Турбокомпрессор на магнитных подшипниках HMC

Турбокомпрессор на магнитных подшипниках HMC

Турбокомпрессор HMC на активных магнитных подшипниках обеспечивает безмасляную подачу воздуха при давлении до 10 бар. Прямой привод, частотное регулирование и бесконтактный ротор снижают потери энергии и объем обслуживания.

Сценарии применения

Фармацевтическое и пищевое производство

Текстильная, бумажная и стекольная промышленность

Ферментация и биореакторы

Горнодобывающая промышленность и флотация

Пневматическая транспортировка и технологический воздух

Отправить заявку

Введение в продукт

HDAIRUS · промышленное компрессорное оборудование

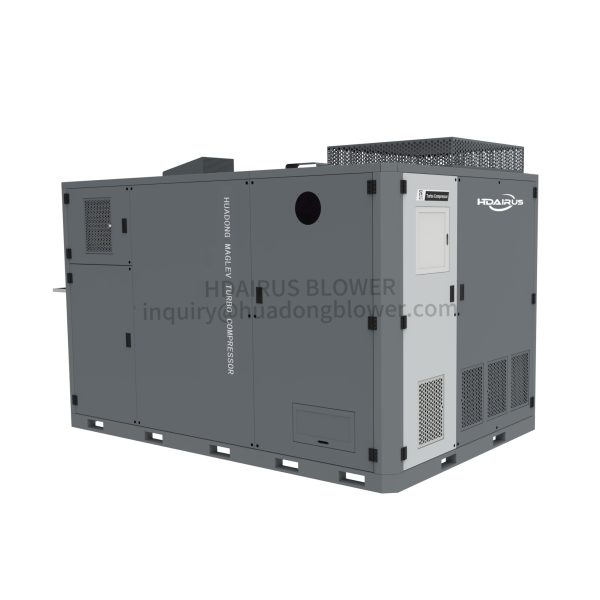

Магнитный турбокомпрессор HMC

Магнитный турбокомпрессор HMC — промышленная безмасляная система с активными магнитными подшипниками, высокоскоростным синхронным двигателем с постоянными магнитами и частотным регулированием. Оборудование предназначено для непрерывных процессов, где особенно важны чистота сжатого воздуха, стабильное давление, энергоэффективность и минимальное техническое обслуживание.

Производительность

16–451 м³/мин

Рабочее давление

1–10 бар (изб.)

Мощность

90–1250 кВт

Качество воздуха

Без масла

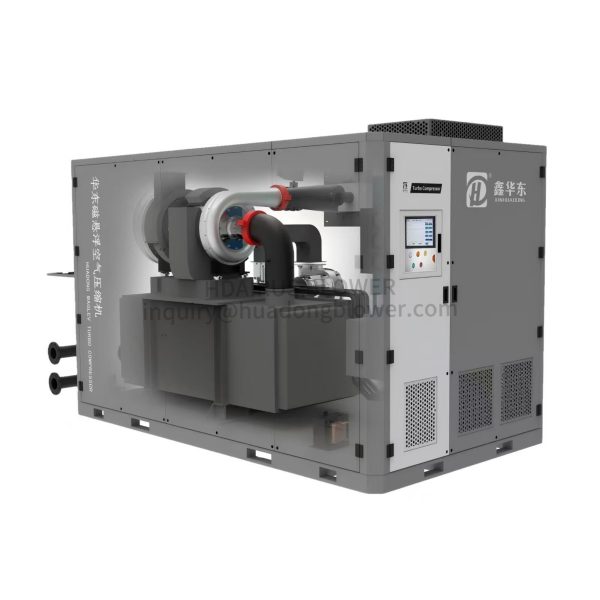

Принцип работы магнитного турбокомпрессора HMC

Пятикоординатная система активных магнитных подшипников удерживает ротор в устойчивом положении без механического контакта. Рабочее колесо напрямую соединено с высокоскоростным двигателем, поэтому в конструкции не требуются редуктор, муфта и масляная система. Частотный преобразователь регулирует скорость вращения и поддерживает требуемые давление и производительность в соответствии с фактической нагрузкой.

Активные магнитные подшипники

Датчики положения и система управления непрерывно контролируют ротор и поддерживают его бесконтактное вращение.

Высокоскоростной двигатель

Синхронный двигатель с постоянными магнитами напрямую приводит рабочее колесо и сокращает механические потери.

Интеллектуальное регулирование

Преобразователь частоты адаптирует производительность компрессора к текущему потреблению сжатого воздуха.

Ключевые преимущества HMC

01 · Полностью безмасляный воздух

Отсутствие масла в компрессорном тракте снижает риск загрязнения технологического процесса и упрощает обслуживание.

02 · Прямой привод

Рабочее колесо соединено с двигателем без редуктора и муфты, что уменьшает количество механических узлов и промежуточные потери.

03 · Энергоэффективное регулирование

Частотное управление позволяет изменять производительность по реальной потребности предприятия вместо постоянной работы на максимальной нагрузке.

04 · Низкая вибрация

Бесконтактное положение ротора и постоянный электронный контроль обеспечивают стабильную работу высокоскоростного агрегата.

05 · Сниженное обслуживание

Нет необходимости обслуживать масляную систему, заменять масло, масляные фильтры и связанные с ними расходные материалы.

06 · Контроль и защита

Система управления контролирует ключевые рабочие параметры, поддерживает устойчивый режим и помогает защищать оборудование от нештатных состояний.

Диапазоны и основные характеристики

Серия	Рабочее давление	Производительность
HMC2.0	1,0–2,5 бар (изб.)	29–451 м³/мин
HMC2.5	1,5–3,0 бар (изб.)	24–396 м³/мин
HMC3.0	2,0–3,5 бар (изб.)	23–352 м³/мин
HMC3.5	2,0–4,0 бар (изб.)	19–324 м³/мин
HMC5.0	3,0–6,0 бар (изб.)	16–202 м³/мин
HMC8.0	6,0–10,0 бар (изб.)	16–202 м³/мин

Суммарный диапазон:
16–451 м³/мин

Давление:
1–10 бар (изб.)

Мощность:
90–1250 кВт

Параметры предназначены для предварительного выбора. Окончательная конфигурация магнитного турбокомпрессора определяется инженерным расчетом с учетом рабочих условий и требуемой производительности.


